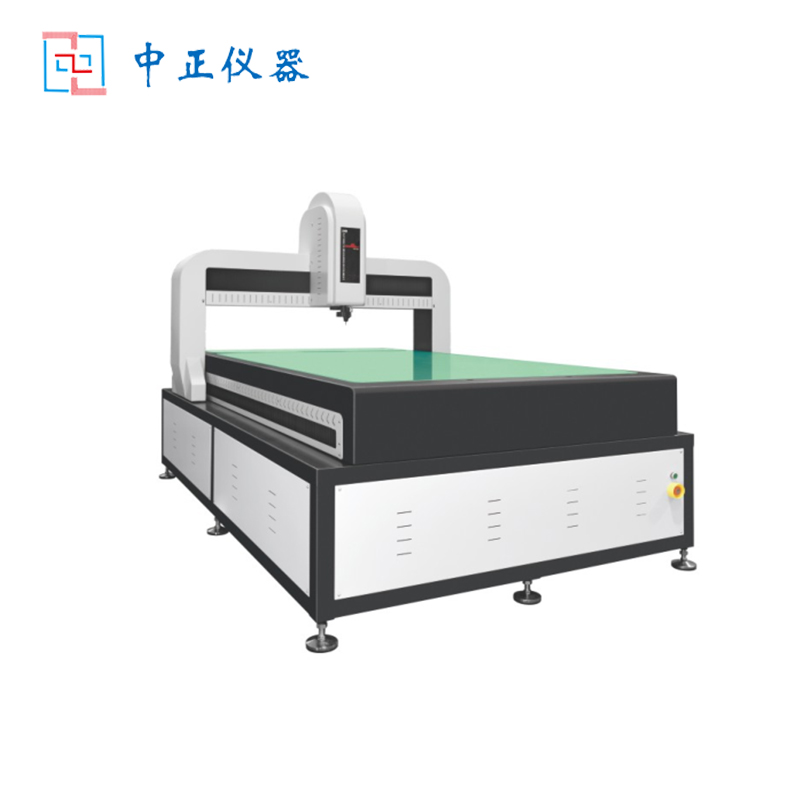

ZZNL系列龙门式全自动光学影像测量仪
一、概述：
ZNNL系列为一款高性能的全自动光学影像量测仪。此产品具有高速与精准的特性，可在单一机台上执行多种功能，大大减少重复购置机台的花费与使用空间的浪费。能高效地检测各种工件的轮廓和表面形状及尺寸、角度和位置。特别适用于PCB 板、菲林、保护膜、光学玻璃、电子、大型钣金件、连接器、精密机械零件、电子元器件、半导体元器件等行业，实现大批量快速精准检测。
| ZZNL-1210 | ||
仪器参数 | |||
测量范围 | X | 1200mm或订制 | |
Y | 1000mm或订制 | ||
Z | 200mm或订制 | ||
玻璃台面 | 1250mm*1150mm或订制 | ||
承重 | 30kg或订制 | ||
CCD | 美国TEO 800TV线工业高清晰彩色CCD | ||
变焦物镜 | 美国PMS连续自动变倍变焦镜头0.7－4.5X(选配同轴光)，无需校正 | ||
视频放大分倍率 | 影像倍数30X－200X | ||
工作距离 | 95mm | ||
显示分辨率 | 0.0001mm | ||
运动控制系统：全闭环控制：三轴伺服马达全闭环控制 | |||
光栅尺 | 英国贴片式高精密光栅尺 分辨率： 0.0005mm | ||
重复性 | 2μm-3um | ||
测量精度 | XY≦(2.5+L/300)um，L表示测量的长度，相除的数字越大仪器精度越高。 | ||
外形尺寸（mm) | 19500*1500*1600或订制 | ||
仪器重量(kg) | 2500 kg | ||
照明 | 可程控LED表面光及直轴轮廓冷光源（选配同轴冷光源）,亮度可调 | ||
电源 | 110V-220V±10% 50/60Hz 电流大于10A | ||
量测系统 | ZONSON 2D-CNC | ||
仪器型号二、技术规格:
