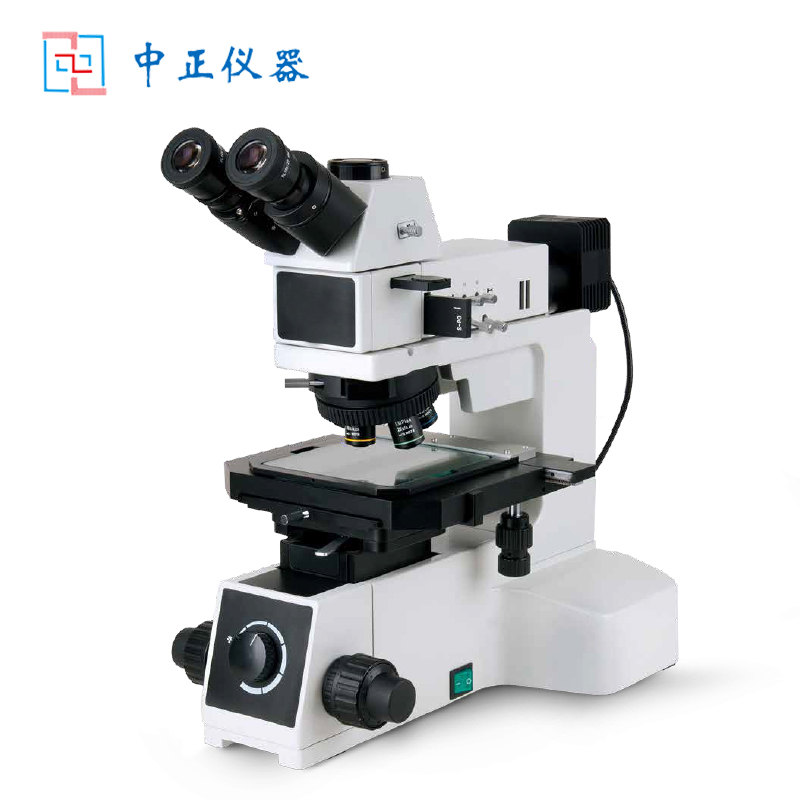

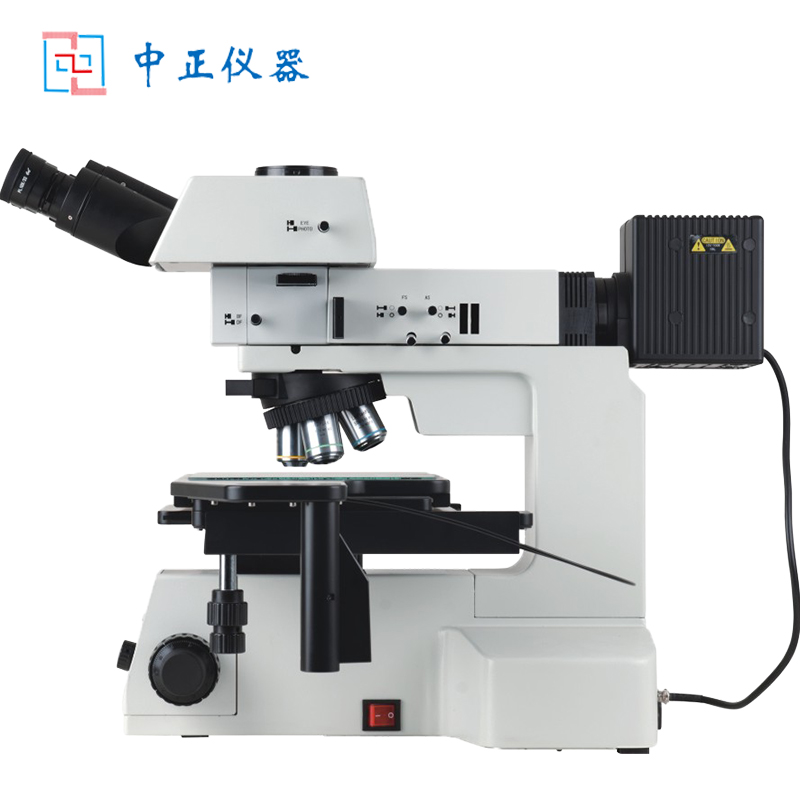

ZZJ-114M系列正置金相显微镜
一、 仪器概述：
ZZJ-114M系列各项操作根据人机工程学设计，最大限度减轻操作者的使用疲劳。其模块化的部件设计，可对系统功能进行自由组合。大行程移动工作平台，长工作距半复消色差物镜，图像锐利清晰，广泛应用于晶圆、FPD等各项工业检测。
型号 | ZZJ-114M | ZZJ-114MT |
可选择的观察方法 | 明场/斜照明/偏振光/DIC | 明场/斜照明/偏振光/DIC/透射光 |
光学系统 | 无限远色差校正光学系统 | |
目镜 | PL10X/22平场高眼点目镜 | |
观察筒 | 30°铰链式三目，分光比，双目：三目=100：0或50:50 | |

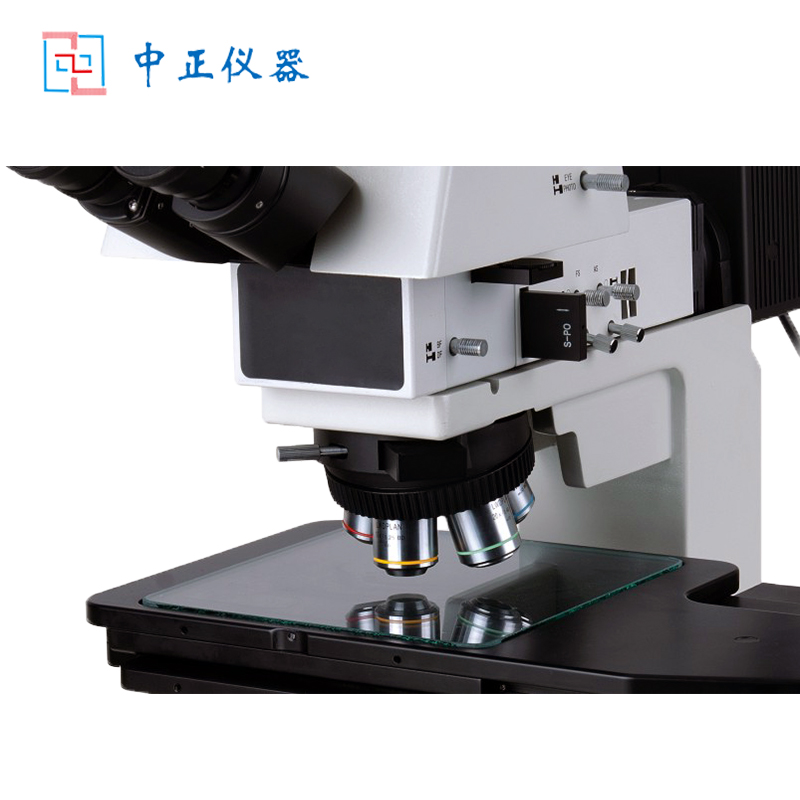

物镜 | LMPL无限远长工作距金相物镜5X、10X、20X、50X、100X | |
转换器 | 5孔内倾式转换器，带DIC插槽 | |
载物台 | 4”双层机械移动平台，行程105x 105mm，带金属平板平台，右手位X、Y移动手轮，配平台接口 | 4”双层机械移动平台，行程105x 105mm，带玻璃平台，右手位X、Y移动手轮，配平台接口 |
显微镜镜体 | 粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，单路电源输出 | 粗微调同轴、粗调行程33mm，微调精度0.001mm,，带粗调机构上限位及松紧调节装置。内置90-240V宽电压变压器，双路电源输出 |

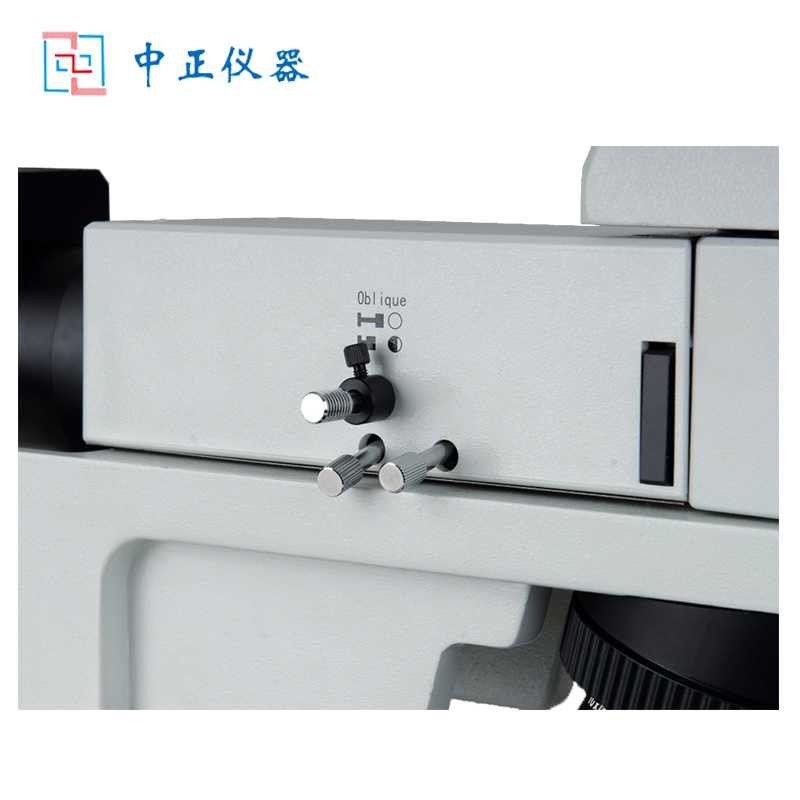

反射照明器系统 | 带可变视场光阑与孔径光阑，均可调中心；带滤色片插槽与偏光装置插槽；带斜照明切换拉杆。12V100W卤素灯，光强连续可调（选择此组照明器时，应使用MX-6R型显微镜镜体） | |
透射照明系统 | / | 单颗大功率5W LED，白色，光强连续可调。N..A.0.5聚光镜，带可变孔径光阑 |
