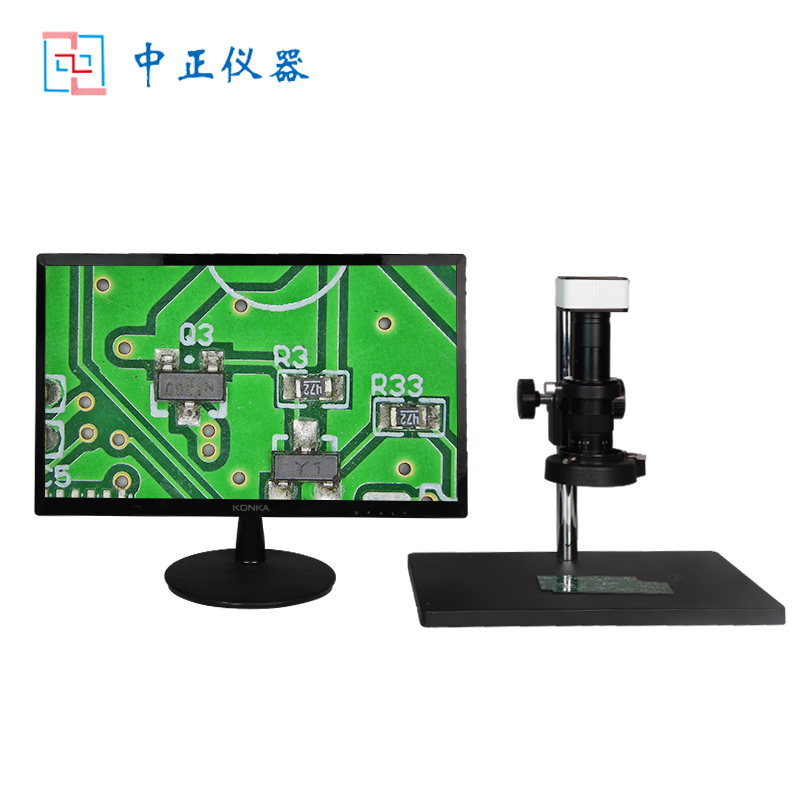

ZZXT-3A630U高清CCD测量仪
一、产品介绍：

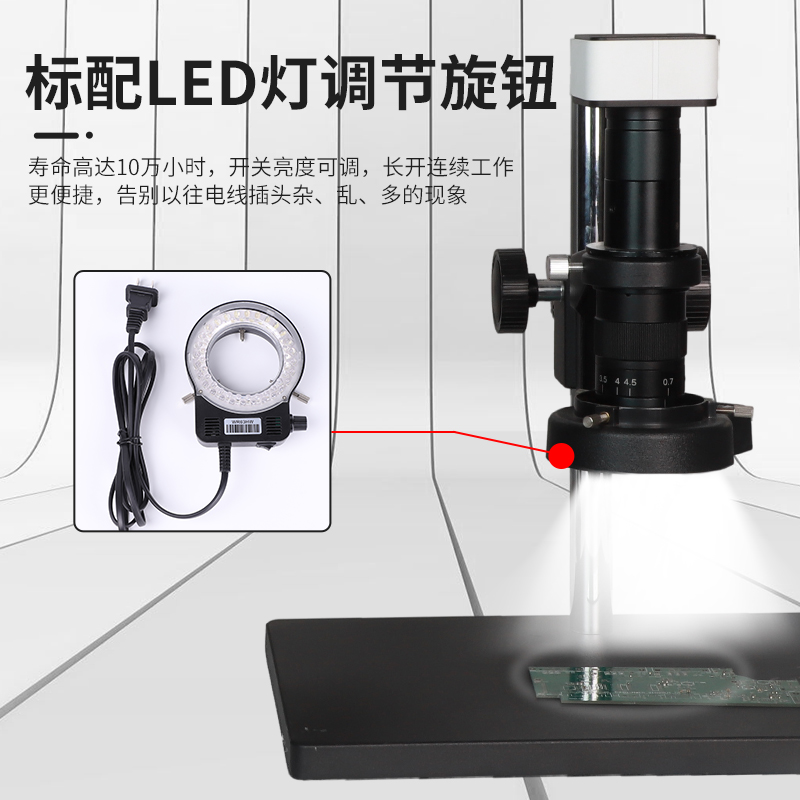

本产品适用于五金、精密元器件、连接器、刀刃、PCB电路板、FPC、纺织品、液晶屏、各种视觉工业检测、医学研究等外观检测及测量。具有成像清晰，立体感强及工作距离长，视野宽阔等特点，专门设计有多种照明装置，LED可调环形光源及荧光环形光源。连接电脑主机，可拍照，录像，保存，测量，导出数据，并且能准确测量出产品的尺寸（测量范围在15mm以内，分辨率为0.001mm）。
二、技术规格：
型号 | ZZXT-3A630U | |
镜头 | 光学倍率 | 0.7X-4.5X或者0.7X-5.0X |
摄像目镜 | 0.5X（标配）、选配(1X、0.3X) | |
工作距离 | 约100mm | |
支架 | 升降范围 | 280mm |
底座立柱 | 380X250X20mm、立柱高340mm | |
相机 | 镜头接口 | 标准C/CS接口 |
传感器 | 1/1.8”CMOS传感器 | |
分辨率 | 3072x2048 | |

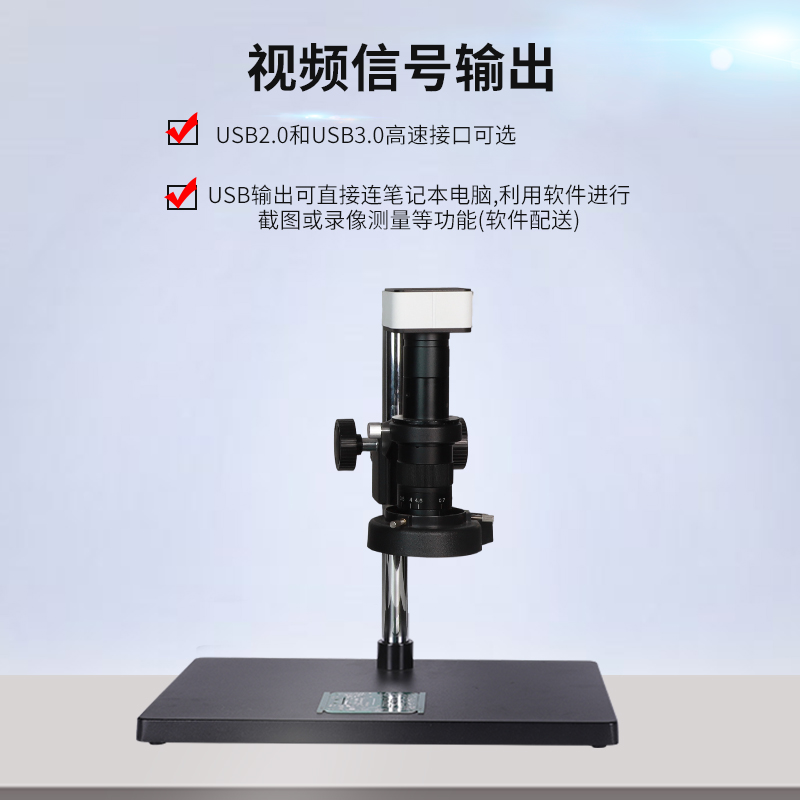

输出方式 | USB3.0接口 | |
存储方式 | 外接电脑实现存储/拍照/录像/测量 | |
颜色 | 彩色/黑白 | |
帧率 | 41帧/秒 | |
景深融合 | 有 | |
图像拼接 | 有 | |
图像二极化 | 有 | |
测量功能 | 点间距、点线距、线间距、角度、弧度、平行线、圆形、圆心距、点心距、线心距、矩形、多边形、自动寻边等功能 | |
总放大倍数 | 约30-200倍左右可调（配22寸显示器） | |
标配视场范围 | 2.5mm-22mm | |
标配清单 | 1、USB3.0高清测量CCD相机1台； 2、连续可调变焦镜头1个； 3、大底座和可调支架1套； 4、高品质LED可调光源1个； 5、精准专用测量软件1套； 6、32G存储卡（含读卡器）1个； 7、标准玻璃校正尺1块； | |
选配件 | I5（8G以上内存）电脑 | |
ZZXT系列高清USB工业相机技术规格
型号 | ZZXT-2A500 | ZZXT-3A630 | ZZXT-3A2000 |
芯片类型 | CMOS | CMOS | CMOS |
芯片尺寸 | 1/2.8” | 1/1.8” | 1” |
颜色类型 | 彩色/黑白 | 彩色/黑白 | 彩色 |
像素尺寸 | 2.0x2.0um | 2.4x2.4um | 2.4x2.4um |
分辨率 | 2560x1920 | 3072x2048 | 5472x3648 |
相机帧率 | 29帧 | 41帧 | 15帧 |
快递模式 | 卷帘快门 | 卷帘快门 | 卷帘快门 |
曝光模式 | 自动/手动 | 自动/手动 | 自动/手动 |
数据接口 | USB2.0 | USB3.0 | USB3.0 |
光学接口 | 标准C接口 | 标准C接口 | 标准C接口 |
相机功能 | 点、线、圆、角度等测量功能； | 点、线、圆、角度等测量功能； | 点、线、圆、角度等测量功能； |
图像景深融合 | 无 | 有 | 有 |
图像实时拼接 | 无 | 有 | 有 |
图像二值化 | 无 | 有 | 有 |
相机尺寸 | 68 x68 x42.5mm | 68 x68 x47mm | 68 x68 x47mm |
